Taper Zahnriemenscheibe L050 – 3/8″ (9,525mm)

Taper Zahnriemenscheibe L050

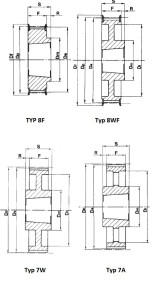

Typ Bauart Material Zähnezahl Dp De Df Dm Buchse Di F S  R  Gewicht ca. kg/St.
18L050 8F Stahl 18 54,57 53,81 60 45 1108 – 19,0 22,0 3 0,2
19L050 8F Stahl 19 57,61 56,84 64 45 1108 – 19,0 22,0 3 0,2
20L050 8F Stahl 20 60,64 59,88 66 48 1108 – 19,0 22,0 3 0,2
21L050 8F Stahl 21 63,67 62,91 70 48 1108 – 19,0 22,0 3 0,3
22L050 8F Stahl 22 66,70 65,94 75 51 1108 – 19,0 22,0 3 0,3
23L050 8F Stahl 23 69,73 68,97 79 54 1108 – 19,0 22,0 3 0,4
24L050 8F Stahl 24 72,77 72,00 79 54 1108 – 19,0 22,0 3 0,4
25L050 8F Stahl 25 75,80 75,04 83 56 1108 – 19,0 22,0 3 0,5
26L050 8F Stahl 26 78,83 78,07 87 60 1108 – 19,0 22,0 3 0,5
27L050 8F Stahl 27 81,86 81,10 87 62 1108 – 19,0 22,0 3 0,6
28L050 8F Stahl 28 84,89 84,13 91 65 1108 – 19,0 22,0 3 0,6
30L050 8F Stahl 30 90,96 90,20 97 70 1108 – 19,0 22,0 3 0,8
32L050 8F Stahl 32 97,02 96,26 102 74 1108 – 19,0 22,0 3 0,9
36L050 8F Stahl 36 109,15 108,39 115 85 1108 – 19,0 22,0 3 1,2
40L050 8F Stahl 40 121,28 120,51 128 88 1610 – 19,0 25,0 3 1,5
44L050 8WF Stahl 44 133,40 132,64 142 88 1610 110 19,0 25,0 6 1,8
48L050 8WF Stahl 48 145,53 144,77 150 88 1610 120 19,0 25,0 6 2,3
60L050 7W Stahl 60 181,91 181,15 – 92 1610 166 19,0 25,0 6 2,0
72L050 7A Grauguß 72 218,30 217,53 – 92 1610 202 19,0 25,0 6 3,0
84L050 7A Grauguß 84 254,68 253,90 – 92 1610 236 19,0 25,0 6 4,0
96L050 7A Grauguß 96 291,06 290,30 – 106 2012 270 19,0 32,0 13 5,5
120L050 7A Grauguß 120 363,83 363,07 – 106 2012 343 19,0 32,0 13 6,8



bis Zähnezahl 48 mit beidseitiger Bordscheibe
